Hangzhou Huaxing Kechuang Holding Group Co., Ltd. е един от водещите производители и доставчици на шпинделни лагери hcb7008c-2rsd-t-p4s-ul в Китай. Тъй като разполагаме с водещо в световен мащаб производствено оборудване и силни производствени възможности, горещо ви приветстваме да закупите масово висококачествени лагери на конкурентна цена от нашата фабрика.

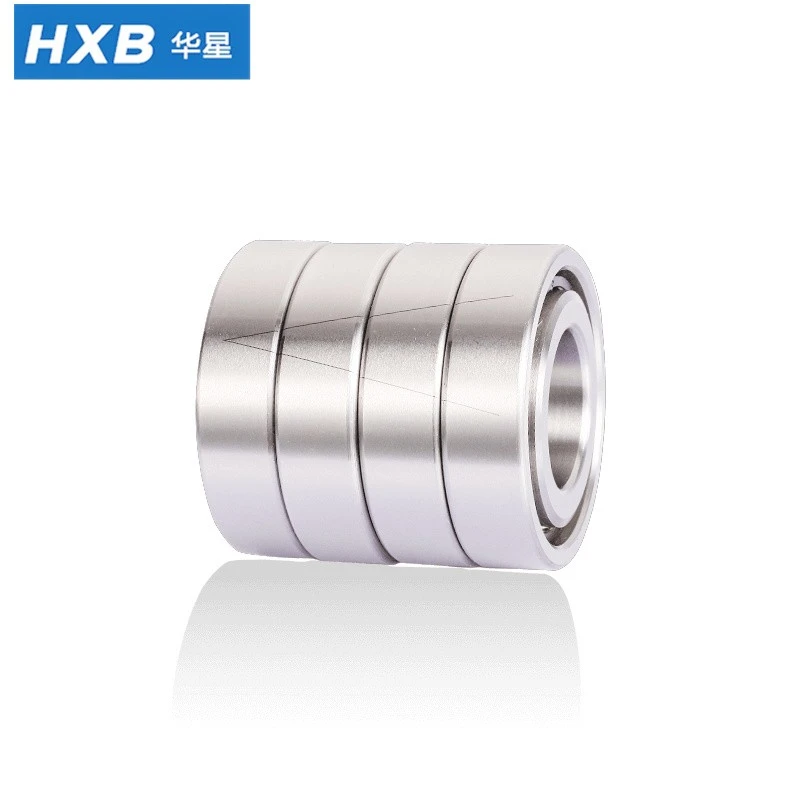

Хибридни шпинделни лагери-HCB7008-C-2RSD-T-P4S-UL
Обмен: H7008C-2RZ-HQ1-P4S, 7008CSN24TRV1VP4(NSK), S7008CDHC/P4A (SKF)
Технически данни
|
Вътрешен Ø (mm): |
40 |
|
|
Външен Ø (mm): |
68 |
|
|
Широчина (mm): |
15 |
|
|
Контактен ъгъл: |
15 градуса |
|
|
печат: |
NBR |
|
|
Състезателен материал: |
GCr15, 100Cr6, SUJ2 |
|
|
Материал на топката: |
Керамика |
|
|
Материал на клетката: |
Фенолна смола |
|
|
Толерантност: |
P4S |
|
|
Масло: |
Смазана с L252 |
|
|
Тегло: |
0,1680 кг |
Характеристики
| Категория | Елемент | Описание |
|---|---|---|
| Материал | Пръстени | Изработен от премиум класове като SKF3, 803A (OVAKO), Cronidur 30 и 9Cr18Mo. |
| Търкалящи се елементи | Използвайте високо{0}}ефективни керамични топки от силициев нитрид (Si3N4). | |
| Клетки | Предлага се във фенолна смола, PEEK или усъвършенствана инженерна пластмаса. | |
| Смазване | Предварително-смазани с високо-качествени греси от Lubcon или Klueber. | |
| Уплътнения | Опциите включват NBR и FKM/Viton за стабилна защита. | |
| Характеристики | Лека конструкция | Керамичните топки тежат приблизително 60% по-малко от техните стоманени аналози, което значително минимизира центробежните сили по време на високо-скоростна работа. |
| Изключителна твърдост и издръжливост | Превъзхождайки лагерната стомана по твърдост, тези компоненти предлагат превъзходна устойчивост на абразия и умора, осигурявайки удължен експлоатационен живот. | |
| Термична стабилност | Отличаващи се с нисък коефициент на топлинно разширение, те изпитват минимална деформация при високи-скоростни условия, като по този начин поддържат постоянно предварително натоварване. | |
| Електрическа изолация | Не{0}}проводимият характер на керамиката ефективно предотвратява електрическата ерозия, причинена от блуждаещи токове, предпазвайки каналите от точково увреждане. | |
| Възможност за ултра{0}}висока скорост | Възможност за постигане на значително по-високи DN стойности от всички-стоманени шпинделни лагери, което ги прави идеални за ултра{1}}високо-скоростни приложения. | |
| Намалено триене и топлина | Гладката повърхност на керамичните топки намалява триенето при търкаляне и генерирането на топлина, което подобрява прецизното задържане на шпиндела. | |
| Устойчивост на корозия | Тези лагери демонстрират по-голяма устойчивост срещу влага, слаби киселини и разграждане на маслото в сравнение с традиционните изцяло-стоманени лагери. |
Приложения
Общ преглед на продукта: Хибриден шпинделен лагер HCB7008C-2RSD-T-P4S-UL
Проектиран специално за ултра{0}}прецизни, високо-RPM шпиндели на машинни инструменти, този хибриден керамичен лагер осигурява превъзходна стабилност и дълготрайност в взискателни среди.
Основни приложения:
Разширени системи за обработка:Идеален за CNC обработващи центри, бързо фрезови единици, вътрешни/външни шлифовъчни машини и високо{0}}скоростно оборудване за гравиране.
Автоматизирани ротационни решения:Подходящ за високо{0}}системи за автоматизация, изискващи прецизно въртеливо движение.
Производство на електроника:Оптимизиран за фрезоване на печатни платки и шпиндели за пробиване, използвани при производството на печатни платки.
Метрология и лабораторно оборудване:Перфектен за високоскоростни въртящи се тестови приспособления и прецизни оптични инспекционни системи, където точността е критична.
Специализирани промишлени сектори:Широко използван във високо-зъболекарски накрайници, турбо машини, аерокосмически прецизни компоненти и високо{1}}моторни шпиндели.
HXB Въведение
Корпоративен профил и възможности на HXB
От създаването си през май 1995 г. HXB се утвърди като водещ производител на сачмени лагери в Китай, доставяйки разнообразно портфолио от над 1000 варианта на лагери, за да отговори на променящите се изисквания на клиентите. Подкрепена от висококвалифицирана производствена и инженерна работна сила, компанията поддържа строги стандарти за качество, за да гарантира постоянно превъзходство на продукта във всички производствени операции.
В продължение на две десетилетия непрекъснати иновации HXB култивира здрава продуктова гама, съсредоточена върху сачмени лагери с дълбок канал, сачмени лагери с ъглов контакт и високо{0}}прецизни шпинделни лагери. Тези компоненти обслужват широк спектър от индустрии, включително електродвигатели, шпиндели на машинни инструменти, CNC системи и нови енергийни превозни средства, наред с други.
Производствен капацитет и приложения
- Сачмени лагери с дълбок канал: 37 специализирани производствени линии с годишно производство от 30 милиона единици.
- Сачмени лагери с ъглов контакт: 16 специализирани производствени линии с годишно производство от 3,5 милиона единици.
- Ключови сектори на приложение: EMQ-Електрически двигатели, водни помпи, домакински уреди, вретена за машинни инструменти, машини с ЦПУ, устройства за здравеопазване и интелигентни производствени системи.
HXB поддържаOEM/ODM персонализираневъз основа на чертежи и изисквания на клиента, предоставяйки високо{0}}качествени продукти на конкурентни цени. Придържайки се към майсторството и иновациите, HXB изнася в повече от 30 страни и региони, включително Съединените щати, Германия, Канада, Япония и Южна Корея.
HXB се ангажира да се превърне в-доставчик на решения от световна класа, създавайки дългосрочна-стойност и печелившо-сътрудничество за глобални партньори.
Предимства
HXB е основана през 1995 г. с 31годинина посветено развитие.
∗ 2 R&D центъра
∗ 2 фабрики- Фабрика в Хангжу (YJB) и фантазия в Худжоу
∗ MES и SPC системи за управление на производствената линия
∗ IATF16949:2016, ISO9001:2015 и ISO14001управление
Относно HXB
1. Фабрика в Хангжу - YJB
Създадена през юни 2007 г. и със седалище в Ханджоу, YJB работи като изцяло притежавано-дъщерно дружество на HXB Group. Призната както като национално високо-технологично предприятие, така и като провинциално научно и технологично предприятие, компанията е посветена на изследването, разработването и производството на усъвършенствани, високо-прецизни, високо-скоростни и специализирани решения за лагери.
2. Фабрика Huzhou
Създадени през 2021 г., нашите производствени операции за сачмени лагери с дълбок канал се преместиха от Хангжу в Худжоу. Сега съоръжението се простира на 10 000 квадратни метра и се поддържа от специализирана работна сила от 75 професионалисти. Нашата основна мисия се съсредоточава върху изследването, разработването и производството на високо-производителни сачмени лагери с дълбоки канали, осигурявайки превъзходно качество и иновации във всеки компонент, който доставяме.
Сертификати
Изложба
Разположение на лагерите
HXB предлага фабрично{0}}настроено според изискванията на клиента.настроени двойки лагери в универсално съвпадениеSU, DU, комбинирано съвпадение DB, DT, DF, тройна комбинация TFT, TBT, четворна комбинация QBC, QBT, пет комбинация PBC и т.н.
Разположение отзад-за-отзад (DB):
Контактните линии образуват О. Разположението гръб-с-гръб се отличава с широка опорна основа и висока твърдост срещу моменти на накланяне. Аксиалната сила се поема и в двете посоки.
Подреждане--лице в лице (DF):
Тръбопроводите за натиск образуват X. Тази лагерна подредба е по-малко чувствителна към разместване от задната подредба от - към -, но въпреки това има по-малка твърдост при накланяне. Аксиалната сила се поема и в двете посоки.
Тандемно разположение (DT):
При това разположение на лагерите контактните линии са разположени успоредно. Капацитетът на аксиално натоварване е два пъти по-голям от този на единичен лагер, но само в една посока. Ето защо тази двойка лагери трябва да се регулира спрямо друг лагер или двойка лагери.
Универсален дизайн (U):
Универсалните лагери могат да се сдвояват във всяка -подредба, изброена по-горе. Тук трябва да се отбележи, че лагерите изискват същото предварително натоварване.
Толерантност на лагера
Толерансът на лагера с висока точност се потвърждава според DIN620. Размерът на лагера и прецизната дефиниция потвърждават DIN ISO1132. Осигурявайки перфектна работа на лагерите и потвърждавайки процеса с висока точност, HXB произвежда високо прецизни лагери с малък толеранс, независимо от размера, формата и скоростта.
Клас на точност:
* Висока прецизност на шпинделния лагер потвърждаване на P4.
*Високопрецизните цилиндрични ролкови лагери и двупосочните лагери с ъглов контакт потвърждават SP.
Освен това HXB е в състояние да произвежда високопрецизни цилиндрични ролкови лагери и двупосочни лагери с ъглов контакт, потвърждаващи P2.
| Диаметър на отвора d (mm) |
Разделяне на d Δdmp в μm | ||||||
| P5 | P4 | P2 | |||||
| над | включват | от | към | от | към | от | към |
| 0.6 | 2.5 | 0 | -5 | 0 | -4 | 0 | -2.5 |
| 2.5 | 10 | 0 | -5 | 0 | -4 | 0 | -2.5 |
| 10 | 18 | 0 | -5 | 0 | -4 | 0 | -2.5 |
| 18 | 30 | 0 | -6 | 0 | -5 | 0 | -2.5 |
| 30 | 50 | 0 | -8 | 0 | -6 | 0 | -2.5 |
| 50 | 80 | 0 | -9 | 0 | -6 | 0 | -4 |
| 80 | 120 | 0 | -10 | 0 | -8 | 0 | -5 |
| 120 | 180 | 0 | -13 | 0 | -10 | 0 | -7 |
| 180 | 250 | 0 | -15 | 0 | -12 | 0 | -8 |
| Външен диаметър D (mm) |
Разделяне на D ΔDmp в μm | ||||||
| P5 | P4 | P2 | |||||
| над | включват | от | към | от | към | от | към |
| 2.5 | 6 | 0 | -5 | 0 | -4 | 0 | -2.5 |
| 6 | 18 | 0 | -5 | 0 | -4 | 0 | -2.5 |
| 18 | 30 | 0 | -6 | 0 | -5 | 0 | -4 |
| 30 | 50 | 0 | -7 | 0 | -6 | 0 | -4 |
| 50 | 80 | 0 | -9 | 0 | -7 | 0 | -4 |
| 80 | 120 | 0 | -10 | 0 | -8 | 0 | -5 |
| 120 | 150 | 0 | -11 | 0 | -9 | 0 | -5 |
| 150 | 180 | 0 | -13 | 0 | -10 | 0 | -7 |
| 180 | 250 | 0 | -15 | 0 | -11 | 0 | -8 |
ЧЗВ
Каква е практическата разлика между прецизните степени P2 и P4?
Клас P2 представлява по-високо ниво на прецизност от P4, включващ по-строги толеранси за радиално биене и точност на размерите. Лагерите P2 са специално проектирани за ултра-прецизни шпиндели, като тези в шлифовъчните глави и високо-скоростните фрезови машини, където минималното отклонение е критично. За разлика от тях, лагерите клас P4 са стандартният избор за -обработващи машини с ЦПУ и обработващи центри с общо предназначение. Избирането на подходящата степен изисква балансиране на специфичните изисквания за точност на въртене на вашето оборудване спрямо общите бюджетни ограничения.
Какви технически параметри трябва да се предоставят преди покупка?
За да осигурите точен избор или персонализиран дизайн, моля, предоставете следните спецификации: модел на оборудването, максимална скорост на шпиндела, изисквания за радиално и аксиално натоварване, размери на монтажното пространство, диапазон на работна температура, предпочитан метод на смазване и очакван експлоатационен живот. Квалифициран технически екип може да използва тези данни, за да извърши проверка на избора и да препоръча оптималната конфигурация на лагера за вашето конкретно приложение.
Кои са ключовите индикатори, че шпинделният лагер се нуждае от подмяна?
Основните признаци на влошаване на лагера включват нива на вибрации, надвишаващи установените прагове, необичайно повишаване на температурата (обикновено повишаването на нормалната работна температура не трябва да надвишава 35 градуса) и внезапно увеличаване на работния шум. За да се предотвратят неочаквани прекъсвания, се препоръчва да се извършват прецизни проверки на всеки 2000 работни часа. Проактивното наблюдение на тези параметри позволява планирана поддръжка, преди да настъпи катастрофална повреда.
Как могат да бъдат проверени степените на точност на лагера при доставка?
Прецизната проверка може да се извърши с помощта на специализирано оборудване като инструменти за динамично балансиране, тестери за кръглост и детектори за отклонение за -проверки на място. Реномираните производители предоставят изчерпателни доклади за проверка с всяка пратка и поддържат подробни записи за всеки производствен етап. Тази документация поддържа -повторна-проверка от трета страна и гарантира, че доставените лагери отговарят на определените степени на толерантност.
Кои фактори влияят най-съществено върху експлоатационния живот на високо{0}}прецизните лагери?
Дълголетието на лагера се определя от комбинация от експлоатационни и екологични променливи. Основните фактори включват големината на радиалните и аксиалните натоварвания, скоростта на въртене, качеството и метода на смазване, точността на монтажа, ефективността на уплътняването и работната температура на околната среда. Освен това изборът на правилната вътрешна хлабина и силата на предварително натоварване е от решаващо значение за оптимизиране на устойчивостта на умора. Усъвършенстваните обработки на материалите и специализираните повърхностни покрития могат допълнително да подобрят издръжливостта при тежки работни условия.
Какъв е типичният срок за изпълнение на групови поръчки?
Стандартните продукти обикновено имат прозорец за доставка от 20 до 30 дни. Поръчки, включващи не-стандартно персонализиране или специализирани материали обаче, може да изискват от 40 до 60 дни. Производителите със значителен годишен производствен капацитет често могат да приоритизират спешните поръчки, но конкретните графици за доставка винаги трябва да се потвърждават чрез директна комуникация, за да се отчетат текущите производствени натоварвания.
